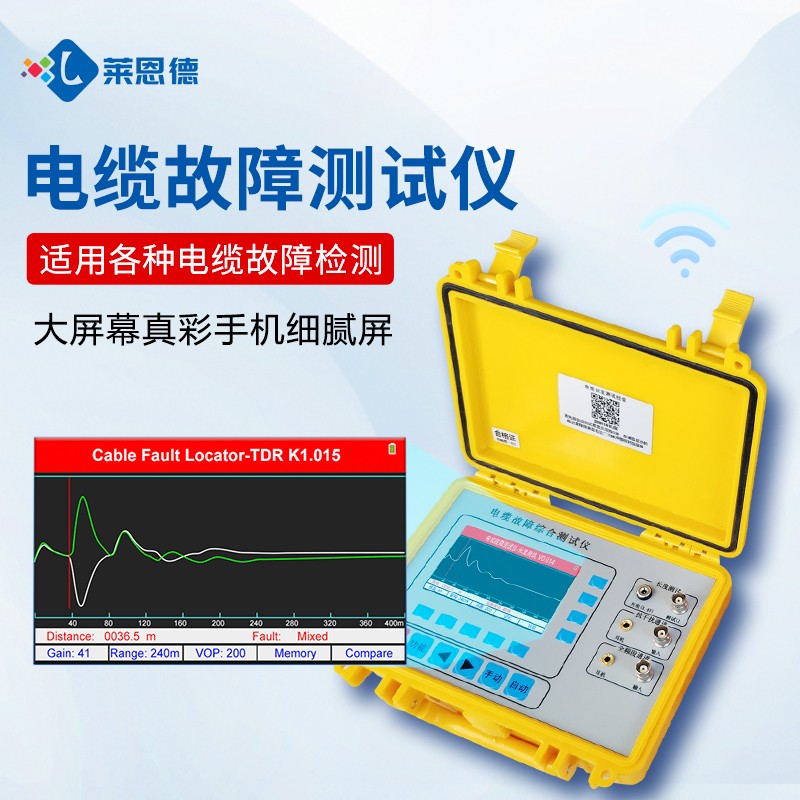

电力电缆故障综合测试仪怎么用

　　电力电缆故障综合测试仪的使用方法可分为准备、接线、参数设置、测试操作、数据分析及故障定位六个步骤，具体如下：

　　一、使用前准备

　　1、安全措施

　　确保电缆两端断电，使用放电棒对电缆导体及铠装充分放电，并悬挂警示牌。

　　测试区域设置警戒线，操作人员穿戴绝缘手套、护目镜、高压绝缘鞋等防护装备。

　　2、仪器检查

　　确认测试仪电量充足，连接线无破损，配件（如脉冲发生器、高压设备）正常。

　　携带万用表、电缆路径仪等辅助工具，用于初步判断故障类型及定位。

　　3、信息收集

　　了解电缆型号、规格、长度及敷设路径图，为后续分析提供依据。

　　二、接线方式

　　1、根据故障类型选择接线方法：

　　低压脉冲法（适用于低阻故障<200Ω或断路）

　　将测试仪输出端（红夹）接故障电缆芯线，黑夹接电缆屏蔽层或地线。

　　确保电缆远端悬空，不接地。

　　2、高压闪络法（适用于高阻故障>200Ω或闪络性故障）

　　配合高压发生器使用，通过高压脉冲使故障点击穿放电。

　　高压输出端接故障相，接地端接电缆铠装或地网。

　　三、参数设置

　　1、波速校准

　　输入电缆波速度（常见值：PVC绝缘电缆约160m/μs，交联聚乙烯约172m/μs）。

　　若需测量未知波速，可选一条已知长度（建议>100米）的电缆，通过“速度测量"功能计算。

　　2、量程选择

　　根据电缆长度设置测试范围（如0-1000米或0-5000米）。

　　3、脉冲宽度

　　低阻故障选窄脉冲（如0.1μs），高阻故障选宽脉冲（如2μs）。

　　四、电力电缆故障综合测试仪的测试操作

　　1、启动测试

　　按下启动按钮，选择对应模式（如“低压脉冲"或“闪络法"）。

　　观察屏幕波形：正常电缆显示发射脉冲和终端反射脉冲；故障点表现为反射脉冲异常（极性反转或波形畸变）。

　　2、波形调整

　　若波形幅度或位置不合适，调节“中值"或“幅度"旋钮，重新采样直至波形适合分析。

　　3、故障距离计算

　　通过移动光标测量发射脉冲与故障反射脉冲的时间差，利用公式计算故障距离

　　五、数据分析

　　1、波形对比

　　对比多次测试波形，排除干扰信号。

　　结合电缆敷设路径图，定位故障点的大致位置。

　　2、故障类型判断

　　开路故障：反射脉冲与发射脉冲同极性。

　　短路故障：反射脉冲与发射脉冲反极性。

　　高阻故障：波形畸变，需通过高压闪络法进一步分析。

　　六、故障定位

　　声磁同步法（准确定位）

　　沿电缆路径移动声磁探头，听放电声并检测磁场信号。

　　当声信号与磁信号时间差zui小时，下方即为故障点。

　　标记与处理

　　使用喷漆或标识牌标记故障点，记录位置、类型等信息。

　　根据测试结果采取修复或更换电缆段等措施。
