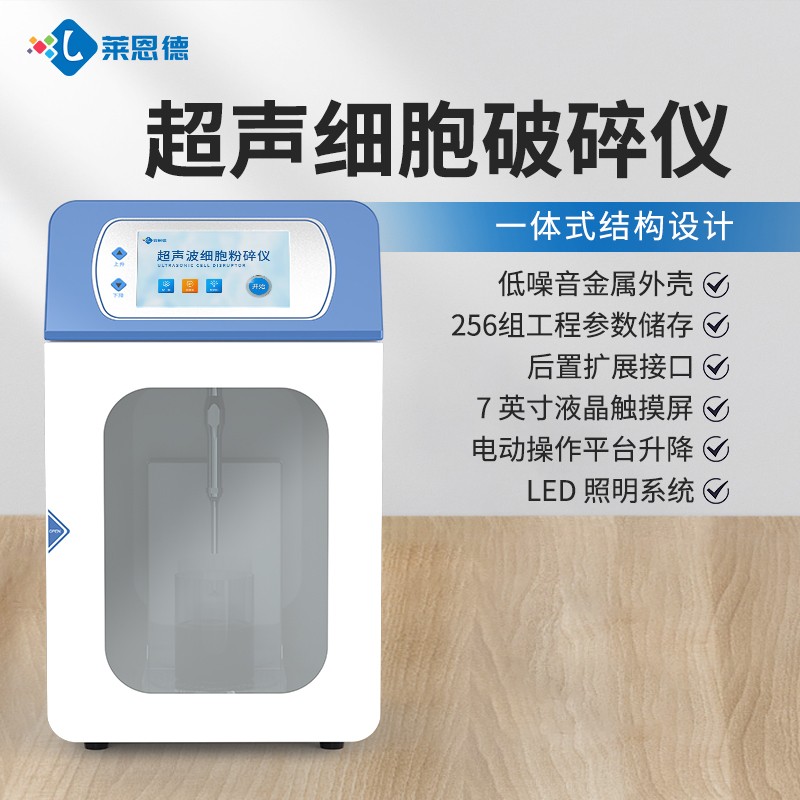

超声波细胞破碎仪的组成结构

　　超声波细胞破碎仪的组成结构主要包括以下核心部件，各部件协同工作以实现快速的细胞破碎功能：

　　1.超声波发生器（核心动力源）

　　功能：将市电（如220V交流电）转换为高频电信号（通常频率范围为15-50kHz，常用20-30kHz），为后续能量转换提供基础。

　　特点：

　　部分型号配备数字化控制面板，可准确调节输出功率（10-1000W可调）和工作时间。

　　支持脉冲式工作模式（如工作3秒、暂停2秒），避免样本因持续超声而过热。

　　部分型号具备功率、频率实时显示与闭环控制功能，确保处理效果一致性。

　　2.换能器（能量转换器）

　　功能：将超声波发生器输出的高频电信号转换为机械振动（超声波），是产生超声波的源头。

　　材料与原理：

　　主要采用压电陶瓷材料（如锆钛酸铅），利用压电效应实现电信号与机械振动的转换。

　　转换效率直接影响破碎效果，优良换能器的能量转化率可达90%以上。

　　类型：

　　压电式换能器：体积小、转换效率高、频率响应范围宽，是主流选择。

　　磁致伸缩式换能器：功率较大，但体积较大且工作频率较低，适用于特定场景。

　　3.变幅杆（超声探头/能量聚焦器）

　　功能：

　　将换能器产生的振动幅度进行放大或缩小，并聚焦能量至样本区域。

　　直接浸入样本中，通过振动产生剪切力，实现细胞破碎。

　　特点：

　　材质通常为钛合金（耐磨且生物相容性好）。

　　规格多样（直径2-25mm），包括尖头、平头、喇叭口等，适配不同处理量需求（如0.5ml离心管至10L反应釜）。

　　振动幅度与功率正相关（通常0-100μm可调）。

　　4.样品处理容器（样本承载与保护）

　　功能：安全、稳定地盛放细胞样本，防止泄漏并确保超声波传播。

　　设计要求：

　　配备密封装置，避免样本泄漏。

　　材质需具备良好的声学性能（如玻璃或特殊塑料）和化学稳定性（避免与样本反应）。

　　容量灵活设计（几毫升至升量级），部分容器内置冷却装置以控制温度。

　　5.冷却系统（温度控制）

　　功能：防止超声波破碎过程中产生的热量导致样本过热，保护活性成分（如蛋白质、核酸）。

　　类型：

　　外置冰水浴：通过循环冷却水吸收热量。

　　内置半导体制冷器：直接集成于仪器中，实现准确控温。

　　重要性：高温可能破坏样本活性，冷却系统是保障实验结果可靠性的关键。

　　6.控制系统（智能操作与监测）

　　功能：调节仪器参数并监控运行状态，确保操作便捷与安全。

　　特点：

　　通常配备触摸屏或按键操作界面，支持功率、频率、时间等参数设置。

　　实时显示仪器工作状态（如功率、频率、温度），便于用户监控。

　　部分型号具备数据存储与导出功能，方便实验记录与分析。

　　7.隔音箱（降噪设计，部分型号配备）

　　功能：降低超声波破碎过程中产生的噪音（通常可降至60dB以下），保护操作人员听力。

　　结构：采用双层吸音材料，有效隔绝噪音传播。
