接触角测量仪的组成结构

　　接触角测量仪作为表征材料表面润湿性的核心科学仪器，其组成结构密且功能多样，主要包括以下几个关键部分：

　　一、光学系统

　　光源：采用高亮度、高均匀性的LED冷光源，提供稳定且均匀的照明条件，确保图像清晰。部分仪器还配备多波长LED背光系统，以适应不同测量需求。

　　镜头：配备高分辨率CCD相机（通常≥500万像素）和长焦显微镜头（10-50倍可调），能够清晰捕捉液滴在固体表面的形态。镜头具备高清连续变倍变焦功能，焦距可调，确保成像无畸形失真。

　　图像采集系统：负责将显微镜下的图像传输至计算机，供后续处理。部分仪器还配备高速相机，支持动态接触角测量，捕捉液滴在固体表面铺展或收缩过程中的角度变化。

　　二、机械系统

　　样品台：采用纳米级平移样品台，精度可达±1μm，支持X/Y/Z三轴密导轨调节，移动行程灵活（如100/100/50mm）。样品台尺寸多样（如100×100mm），zui大载重可达12Kg，部分样品台还具备真空吸附功能，用于固定产品或拉平薄膜类产品表面。

　　注射单元：配备微量注射泵，zui小进样量可达0.1μL，支持自动滴液，精度高达0.01微升。注射单元可通过软件定量定速控制，确保滴液稳定且准确。

　　温控模块：部分仪器配备温控模块，支持-20℃至300℃的温度范围，满足不同材料在不同温度下的接触角测量需求。

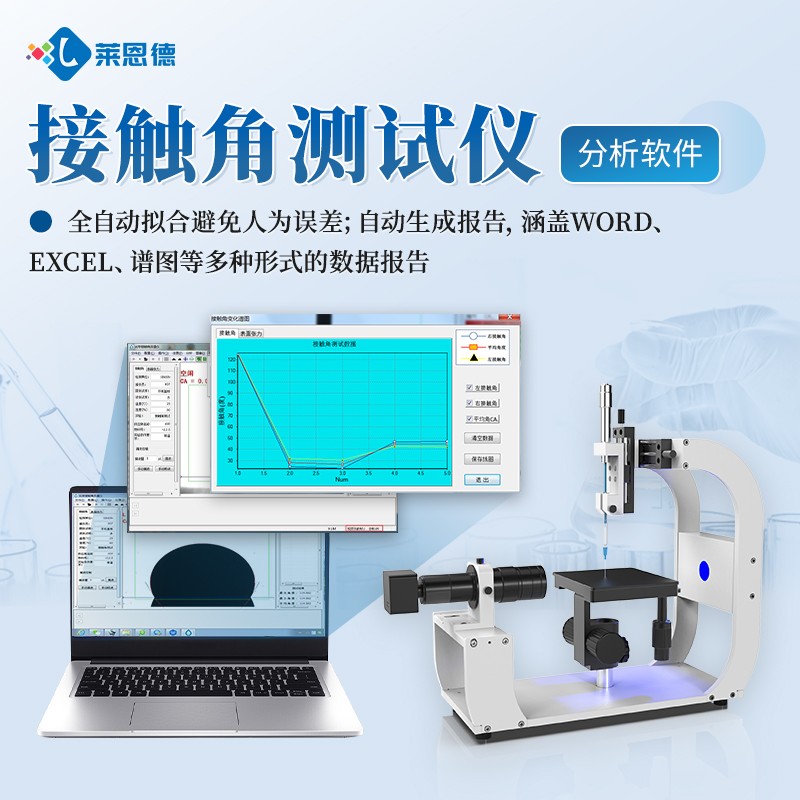

　　三、分析软件

　　自动边缘检测算法：误差小于0.5°，能够自动识别液滴基线，计算接触角值。

　　表面能计算模块：支持OWRK/Fowkes等多种模型，能够计算固体表面能，为材料表面改性效果评估提供量化依据。

　　数据可视化界面：提供直观的数据展示和报告生成功能，方便用户快速获取测量结果并进行深入分析。
